Chapter 3 Construction de diagrammes structurels
Création d'un nouveau type d'annotation
Vous pouvez créer des nouveaux types d'annotation à rattacher à vos objets.
Pour créer un nouveau type d'annotation :
- Créez une classe, puis double-cliquez sur cette classe pour afficher sa feuille de propriétés.
- Sur l'onglet Général, dans la liste Stéréotype :
- Pour Java 5.0 - sélectionnez AnnotationType
- Pour .NET 2.0 - sélectionnez AttributeType

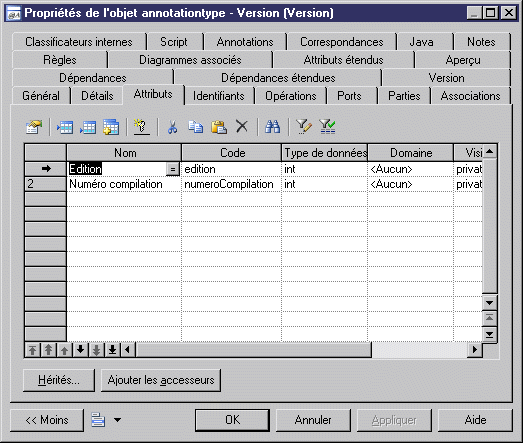

- Cliquez sur l'onglet Attributs, et ajoutez un attribut pour chaque paramètre accepté par le type d'annotation.

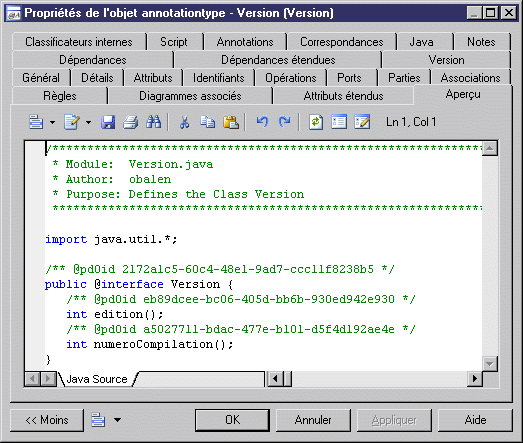

- [facultatif] Cliquez sur l'onglet Aperçu pour voir le code à générer pour le type d'annotation :
- Cliquez sur OK pour revenir au diagramme. Le type d'annotation sera présenté comme suit :
|
