Chapter 6 Définition des événements du système et interactions avec les opérations


Création des événements dans le diagramme conceptuel

Vous allez créer des événements à partir des flux du diagramme de flux. Puis vous définirez comme externes au système les événements créés à partir des flux émis ou reçus par l'acteur externe Librairie.

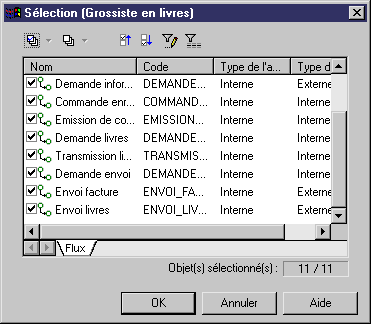

  1. Cliquez sur OutilsCréer des événements à partir des flux depuis le diagramme conceptuel pour ouvrir une boîte de sélection de flux.
  2. Cliquez sur l'outil Sélectionner Tout pour sélectionner tous les flux contenus dans le modèle.
  3. Cliquez sur OK.

    Tous les flux sélectionnés deviennent des événements dans le diagramme conceptuel.

    Note   Agrandissement d'un symbole d'événement
    Si le nom d'un événement s'affiche tronqué dans son symbole, vous pouvez cliquer sur le symbole pour le sélectionner, puis pointer sur l'une des poignées situées aux angles et la faire glisser jusqu'à ce que le nom ne s'affiche plus tronqué dans le symbole.

  4. Double-cliquez sur l'événement Commande pour afficher sa feuille de propriété.
  5. Sélectionnez Externe dans la liste déroulante Type.
  6. Cliquez sur OK pour fermer la feuille de propriétés.
  7. Répétez les étapes 5 à 7 pour définir les événements externes suivants : Demande informations supplémentaires, Commande impossible, Envoi facture, Envoi livres.
