Chapter 5 Modélisation du diagramme conceptuel

Affectation de données aux opérations

Vous allez affecter les données créées dans le diagramme de flux aux opérations Réception de commande, Commande et Contrôle du stock du diagramme conceptuel. Vous allez définir un accès à ces données.

Dans le diagramme organisationnel, une donnée permet d'identifier le type d'information utilisée par une opération pour procéder à son exécution. Une donnée peut être utilisée par plusieurs opérations à la fois. Par exemple les opérations Réception de commande et Contrôle du stock utilisent toutes deux la donnée ISBN pour procéder à leur exécution.

Pour plus d'informations sur les données dans le diagramme conceptuel, reportez-vous à la section Définition d'une donnée dans un diagramme conceptuel dans le chapitre Construction d'un diagramme conceptuel de traitements dans le Guide de l'utilisateur des Modèles de Traitements Merise .

L'utilisation de la donnée par l'opération est visualisable au moyen d'une matrice CLMS (Création, Lecture, Modification, Suppression) qui figure dans la page Données de la feuille de propriétés de l'opération.

Pour plus d'informations sur la matrice CLMS, reportez-vous à la section Définition de la matrice CLMS de données dans un MTM dans le chapitre Gestion des Modèles de Traitements Merise dans le Guide de l'utilisateur des Modèles de Traitements Merise .

1. Double-cliquez sur l'opération Réception de commande pour afficher sa feuille de propriétés.
2. Cliquez sur l'onglet Données pour afficher la page correspondante.
3. Cliquez sur l'outil Ajouter un accès aux données pour afficher une boîte de dialogue de sélection.
4. Sélectionnez la donnée ISBN et cliquez sur OK.

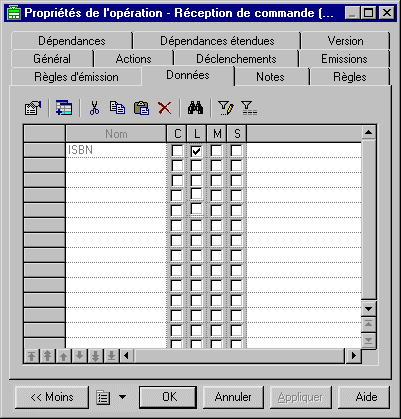

   La donnée sélectionnée est ajoutée dans la page Données de la feuille de propriétés de l'opération Réception de commande. Elle est dotée du mode d'accès en Lecture par défaut.

5. Répétez les étapes 1 à 4 pour affecter les données aux autres opérations comme suit :

   Opération	Donnée
   Contrôle du stock	ISBN, Date parution, Auteur, Editeur
   Commande	Prix

Ce que vous avez appris

Lors de cette leçon, vous avez appris à effectuer les opérations suivantes :

• Créer un diagramme conceptuel dans le modèle courant
• Créer et définir des opérations
• Créer des actions et les affecter aux opérations
• Réutiliser une action déjà utilisée par une autre opération
• Affecter des données aux opérations
