Chapter 5 Construction d'un diagramme conceptuel

Création d'un déclenchement d'opération

Pour créer un déclenchement d'opération, vous pouvez procéder de l'une des façons suivantes :

• A partir du diagramme
• A partir de l'Explorateur d'objets

Lorsque vous le créez, un déclenchement d'opération se voit attribuer un nom par défaut qui inclut un numéro. Ce numéro est affecté dans l'ordre de création des objets.

Pour plus d'informations sur les différentes façons de créer un déclenchement d'opération, reportez-vous à la section Création d'un objet dans le chapitre Gestion des objets du Guide des fonctionnalités générales de PowerAMC .

Pour créer un déclenchement d'opération :

1. Cliquez sur l'outil Déclenchement d'opération dans la palette d'outils.
2. Cliquez sur l'événement déclencheur, maintenez le bouton gauche de la souris enfoncé et faites glisser le pointeur sur l'opération déclenchée, puis relâchez le bouton de la souris.

   Le déclenchement d'opération s'affiche entre l'événement et l'opération.



      Changement de l'un des objets aux extrémités d'un déclenchement d'opération
   Vous pouvez changer l'objet situé à l'une des extrémités d'un déclenchement d'opération. Pour ce faire, cliquez sur le déclenchement d'opération pour le sélectionner, maintenez la touche ctrl enfoncée et faites glisser l'un des points d'attache sur un autre objet.


3. Cliquez sur l'outil Pointeur.

   ou

   Cliquez sur le bouton droit de la souris.

   Vous libérez l'outil Déclenchement d'opération.

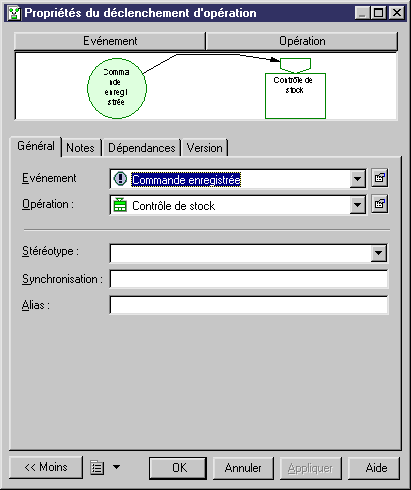

4. Double-cliquez sur le symbole du déclenchement d'opération que vous venez de créer dans le diagramme pour afficher sa feuille de propriétés.
5. Spécifiez les propriétés du déclenchement d'opération sur les différentes pages.

6. Cliquez sur OK pour fermer la boîte de dialogue.
