Chapter 5 Construction d'un diagramme conceptuel

Création d'un événement dans un diagramme conceptuel

Pour créer un événement, vous pouvez procéder de l'une des façons suivantes :

• A partir du diagramme
• A partir de la boîte de dialogue Liste des événements
• A partir d'un flux du diagramme de flux

Lorsque vous le créez, un événement se voit attribuer un nom par défaut qui inclut un numéro. Ce numéro est affecté dans l'ordre de création des objets.

Pour plus d'informations sur les différentes façons de créer un événement, reportez-vous à la section Création d'un objet dans le chapitre Gestion des objets du Guide des fonctionnalités générales de PowerAMC .

Pour plus d'informations sur la création d'un événement à partir d'un flux du diagramme de flux, reportez-vous à la section Création d'un événement à partir d'un flux dans un diagramme de flux dans le chapitre Construction d'un diagramme de flux.

Pour créer un événement dans un diagramme conceptuel :

1. Cliquez sur l'outil Evénement.
2. Cliquez sur un emplacement vide dans le diagramme.

   Le symbole suivant s'affiche à l'endroit où vous avez cliqué :

3. Cliquez sur l'outil Pointeur.

   ou

   Cliquez sur le bouton droit de la souris.

   Vous libérez l'outil Evénement.

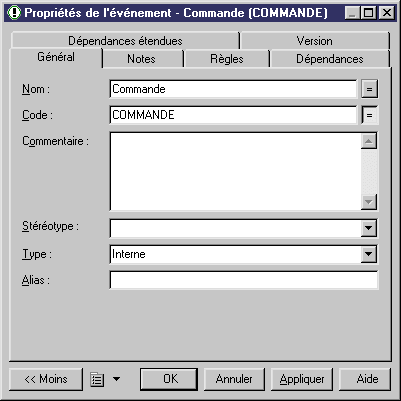

4. Double-cliquez sur le symbole de l'événement que vous venez de créer dans le diagramme pour afficher sa feuille de propriétés.
5. Spécifiez les propriétés de l'événement sur les différentes pages.

6. Cliquez sur OK pour fermer la boîte de dialogue.
