Chapter 7 Gestion des Modèles de Traitements Merise

Vérification d'un MTM global

Vous pouvez vérifier la validité d'un MTM à tout moment.

Steps Pour vérifier un MTM global :

  1. Sélectionnez Outils→Vérifier le modèle.

    ou

    Pointez sur un emplacement vide dans le diagramme, cliquez le bouton droit de la souris, puis sélectionnez Vérifier le modèle dans le menu contextuel.

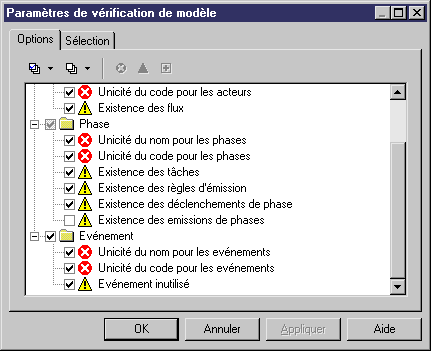

    La boîte de dialogue Paramètres de vérification de modèle s'ouvre à la page Options.
  2. Développez un noeud d'objet.

    Les paramètres d'objet contrôlés lors de la vérification s'affichent avec des symboles indiquant un degré de sévérité du problème.
  3. Si vous souhaitez changer le degré de sévérité d'un problème, sélectionnez le paramètre approprié, puis cliquez sur l'outil Erreur ou Avertissement.

    Le symbole change pour afficher le nouveau degré de sévérité.
  4. Si vous souhaitez que PowerAMC corrige automatiquement un problème, sélectionnez le paramètre d'objet approprié, puis cliquez sur l'outil Correction automatique.

    Le symbole de la correction automatique s'affiche au dessus du symbole de degré de sévérité pour ce paramètre d'objet.

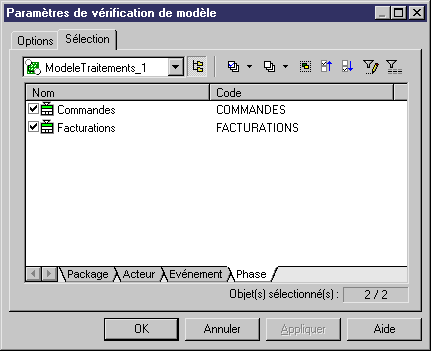

  5. Cliquez sur l'onglet Sélection pour afficher la page correspondante.
  6. Sélectionnez un modèle dans la liste déroulante située en haut de la boîte de dialogue.
  7. Cliquez sur un onglet d'objet en bas de la boîte de dialogue.

    Le volet correspondant à la page affiche la liste de tous les objets du MTM courant.
  8. Cochez les cases correspondant aux objets que vous souhaitez vérifier.
  9. Décochez les cases correspondant aux objets que vous ne souhaitez pas vérifier.

    Note   Cocher ou décocher toutes les cases à la fois
    Vous pouvez cocher ou décocher toutes les cases d'objet à la fois en utilisant l'outil Sélectionner ou Désélectionner tout.

  10. Cliquez sur OK.

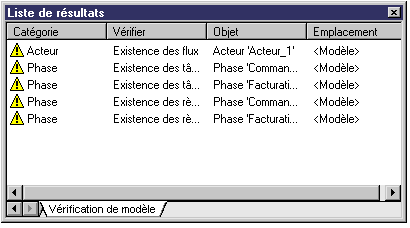

    La fenêtre Liste de résultats affiche les messages d'erreur et les avertissements générés en fonction des options de vérification que vous avez définies.


    Note   Fenêtre Liste de résultats ancrable
    Lorsque vous pointez sur un paramètre d'objet dans la Liste de résultats et cliquez le bouton droit de la souris, le menu contextuel qui s'affiche contient des options de correction, ainsi que des commandes permettant de cacher ou d'ancrer la fenêtre Liste de résultats ou bien d'en vider le contenu.
