Chapter 6 Construction d'un diagramme organisationnel

Création d'un déclenchement de phase

Pour créer un déclenchement de phase, vous pouvez procéder de l'une des façons suivantes :

• A partir du diagramme
• A partir de l'Explorateur d'objets

Lorsque vous le créez, un déclenchement de phase se voit attribuer un nom par défaut qui inclut un numéro. Ce numéro est affecté dans l'ordre de création des objets.

Pour plus d'informations sur les différentes façons de créer un déclenchement de phase, reportez-vous à la section Création d'un objet dans le chapitre Gestion des objets du Guide des fonctionnalités générales de PowerAMC .

Pour créer un déclenchement de phase :

1. Cliquez sur l'outil Déclenchement de phase dans la palette d'outils.
2. Cliquez sur l'événement déclencheur, maintenez le bouton gauche de la souris enfoncé et faites glisser le pointeur sur la phase déclenchée, puis relâchez le bouton de la souris.

   Le déclenchement de phase s'affiche entre l'événement et la phase.



      Changement de l'un des objets aux extrémités d'un déclenchement de phase
   Vous pouvez changer l'objet situé à l'une des extrémités d'un déclenchement de phase. Pour ce faire, cliquez sur le déclenchement de phase pour le sélectionner, maintenez la touche ctrl enfoncée et faites glisser l'un des points d'attache sur un autre objet.


3. Cliquez sur l'outil Pointeur.

   ou

   Cliquez sur le bouton droit de la souris.

   Vous libérez l'outil Déclenchement de phase.

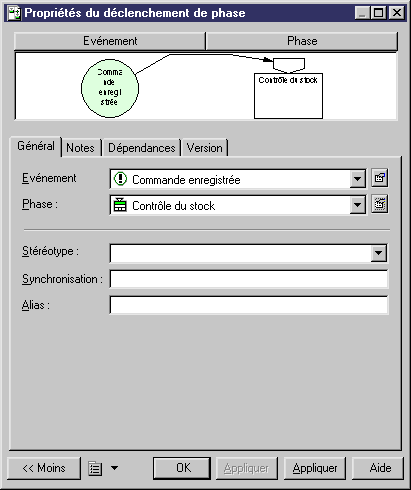

4. Double-cliquez sur le symbole du déclenchement de phase que vous venez de créer dans le diagramme pour afficher sa feuille de propriétés.
5. Spécifiez les propriétés du déclenchement de phase sur les différentes pages.

6. Cliquez sur OK pour fermer la boîte de dialogue.
