Chapter 6 Construction d'un diagramme organisationnel

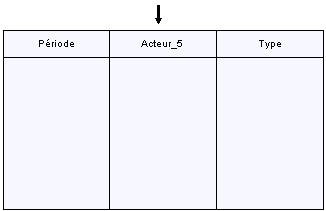

L'acteur se présente sous forme de couloir, vous ne pouvez pas afficher sa feuille de propriétés en double-cliquant sur son symbole comme dans le cas des autres objets PowerAMC.

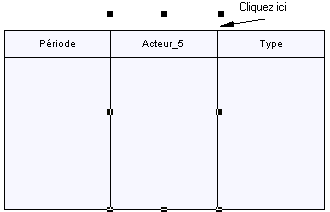

Vous pouvez afficher la feuille de propriétés d'un acteur à l'aide de la méthode suivante :
La feuille de propriétés de l'acteur affiche les propriétés suivantes :
| Propriété | Description |
|---|---|
| Nom | Nom de l'acteur. Ce nom permet de rendre le modèle plus lisible |
| Code | Code de référence de l'acteur |
| Commentaire | Commentaire descriptif de l'acteur |
| Stéréotype | Sous-classification utilisée pour étendre la sémantique d'un objet sans changer sa structure ; peut être prédéfini ou bien défini par l'utilisateur |
| Type | Indique le type de l'acteur qui peut être interne ou externe au système. Par défaut, un acteur est interne |
