Chapter 5 Construction d'un diagramme conceptuel

Création d'une émission d'opération

Pour créer une émission d'opération, vous pouvez procéder de l'une des façons suivantes :

• A partir du diagramme
• A partir de l'Explorateur d'objets

Lorsque vous la créez, une émission d'opération se voit attribuer un nom par défaut qui inclut un numéro. Ce numéro est affecté dans l'ordre de création des objets.

Pour plus d'informations sur les différentes façons de créer une émission d'opération, reportez-vous à la section Création d'un objet dans le chapitre Gestion des objets du Guide des fonctionnalités générales de PowerAMC .

Pour créer une émission d'opération :

1. Cliquez sur l'outil Emission d'opération dans la palette d'outils.
2. Cliquez sur l'opération émettrice, maintenez le bouton gauche de la souris enfoncé et faites glisser le pointeur sur l'événement déclenché,

   L'émission d'opération s'affiche entre l'opération et l'événement.



      Changement de l'un des objets aux extrémités d'une émission d'opération
   Vous pouvez changer l'objet situé à l'une des extrémités d'une émission d'opération. Pour ce faire, cliquez sur l'émission d'opération pour la sélectionner, maintenez la touche ctrl enfoncée et faites glisser l'un des points d'attache sur un autre objet.


3. Cliquez sur l'outil Pointeur.

   ou

   Cliquez sur le bouton droit de la souris.

   Vous libérez l'outil Emission d'opération.

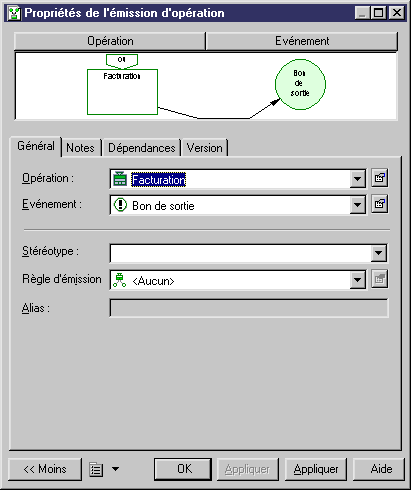

4. Double-cliquez sur le symbole de l'émission d'opération que vous venez de créer dans le diagramme pour afficher sa feuille de propriétés.
5. Spécifiez les propriétés de l'émission d'opération sur les différentes pages.

6. Cliquez sur OK pour fermer la boîte de dialogue.
