Chapter 6 Construction d'un Modèle de Processus Métiers d'analyse
Une association de rôle est une relation qui conçoit une interaction entre une unité d'organisation et un processus.
Vous pouvez créer une association de rôles entre :
Pour exprimer ce type de relation, vous devez utiliser la représentation sous forme d'icône de l'unité d'organisation. Pour ce faire, vous devez décocher la case Couloir d'unité d'organisation dans la boîte de dialogue Préférences d'affichage ou bien sélectionner la commande Désactiver le mode couloir. Si vous repassez ensuite en mode couloir, vous supprimez toutes les associations de rôle que vous avez définies, et l'outil Association de rôle est grisé dans la palette.
Les associations de rôle dans un MPM s'apparentent aux associations d'un diagramme de cas d'utilisation UML contenu dans un MOO.
L'orientation de l'association de rôle est définie par la façon dont elle est créée de façon graphique.
Une association de rôle entre une unité d'organisation et un processus est un rôle demandeur. Une association de rôle entre un processus et une unité d'organisation est un rôle répondeur .
L'orientation d'une association de rôle peut ne pas être affichée. Si vous souhaitez l'afficher, vous devez modifier les préférences d'affichage des associations de rôle.
Pour plus d'informations sur la façon de modifier les préférences d'affichage d'une association de rôle, reportez-vous à la section "Modification des préférences d'affichage relatives aux associations de rôle".

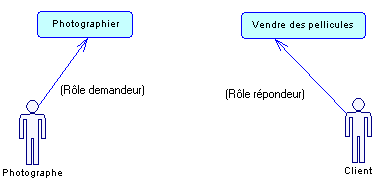

Exemple :
Une association de rôle peut lier un raccourci à un objet source ou à un objet destination.
