Chapter 6 Construction d'un Modèle de Processus Métiers d'analyse

Affichage d'un processus communautaire

Un processus communautaire est un processus composite dont les sous-processus sont gérés par plusieurs unités d'organisation modélisées sous forme de couloirs.

Pour créer un processus communautaire, vous devez sélectionner la valeur Processus communautaire dans la zone Unité d'organisation de la feuille de propriétés du processus composite. Cette valeur n'est pas disponible pour les processus atomiques, ni pour les processus composites transformés en processus atomiques. Lorsque vous sélectionnez la valeur Processus communautaire, le symbole du processus communautaire peut recouvrir plusieurs unités d'organisation représentées sous forme de couloirs afin de montrer leurs liens avec les sous-processus.

Le fond du symbole de processus composite s'éclaircit et est hachuré lorsqu'il recouvre :

Notez que cet affichage n'est pas possible en mode de vue composite.

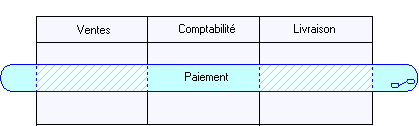

Dans l'exemple suivant, tous les sous-processus de Paiement sont gérés dans l'unité d'organisation Comptabilité. La couleur de fond du symbole du processus communautaire est plus claire et hachurée au-dessus de Ventes et de Livraison, qui ne gèrent pas de sous-processus et ne sont pas affichés dans le diagramme de sous-processus.


Steps Pour gérer l'affichage d'un processus communautaire :

  1. Affichez la feuille de propriétés d'un processus composite.
  2. Sélectionnez <Processus communautaire> dans la liste Unité d'organisation.
  3. Cliquez sur OK.
  4. Dans le diagramme, déplacez le processus composite sur les couloirs d'unités d'organisation et redimensionnez le symbole du processus afin de recouvrir tous les couloirs.

    La couleur de fond du symbole change au-dessus des couloirs correspondant à des unités d'organisation qui ne gèrent pas de sous-processus.
