Création d'un flux de ressource

Vous pouvez créer un flux de ressource de l'une des façons suivantes :

Utilisez l'outil Flux/Flux de ressource de la palette du diagramme

Sélectionnez Modèle→Flux de ressource pour accéder à la boîte de dialogue Liste des flux de ressource, puis cliquez sur l'outil Ajouter une ligne

Pointez sur le modèle ou le package dans l'Explorateurs d'objets, cliquez le bouton droit de la souris, puis sélectionnez Nouveau→Flux de ressource

Pour obtenir des informations plus générales sur la création d'objets, reportez-vous au chapitre "Premiers pas avec PowerAMC" dans le Guide des fonctionnalités générales .

Lorsque vous créez un flux de ressource dans l'Explorateur d'objets ou dans la boîte de dialogue Liste des flux de ressource, vous devez avoir défini un processus et une ressource pour ce flux de ressource.

Pour créer un flux de ressource à partir d'un diagramme :

Cliquez sur l'outil Flux/Flux de ressource.

Cliquez sur le symbole du processus, maintenez le bouton gauche de la souris enfoncé et faites glisser le pointeur sur la ressource, puis relâchez le bouton de la souris. Par défaut, le mode d'accès est de type Modification.

ou

Cliquez sur le symbole de ressource, maintenez le bouton gauche de la souris enfoncé et faites glisser le pointeur sur le processus, puis relâchez le bouton de la souris. Par défaut, le mode d'accès est de type Lecture.

Le flux de ressource s'affiche entre le processus et la ressource.

Changement de l'un des objets reliés par un flux de ressource
Vous pouvez changer l'objet situé à l'une des extrémités d'un flux de ressource. Pour ce faire, cliquez sur le flux de ressource pour le sélectionner, maintenez la touche ctrl enfoncée et faites glisser l'un des points d'attache sur un autre objet.

Cliquez le bouton droit de la souris pour libérer l'outil.

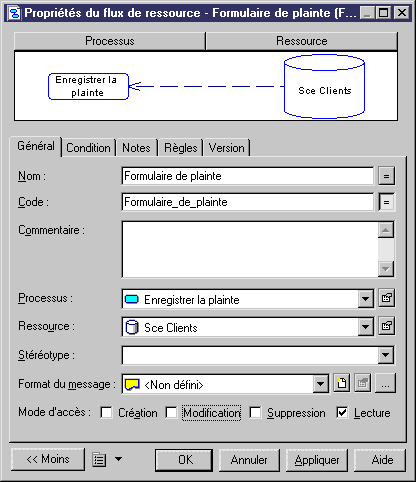

Double-cliquez sur le symbole du nouveau flux de ressource, puis spécifiez les propriétés du flux de ressource sur les différents onglets.

Ouverture de la feuille de propriétés des objets situés aux extrémités
Vous pouvez afficher la feuille de propriétés du processus et de la ressource en cliquant sur les boutons Processus et Ressource situés dans la partie supérieure de la feuille de propriétés du flux de ressource.

Cliquez sur OK.

Affichage du flux de ressource à partir des feuilles de propriétés de la ressource ou du processus
Le flux de ressource est également affiché dans la feuille de propriétés du processus ou de la ressource. Vous pouvez y accéder via le sous-onglet Flux de ressource de l'onglet Dépendances.
