Sélection d'une donnée pour un flux ou pour un format de message

Vous pouvez sélectionner la donnée transportée par les flux de processus, par les flux de ressource et les formats de message à partir de l'onglet Données de leur feuille de propriétés respective.

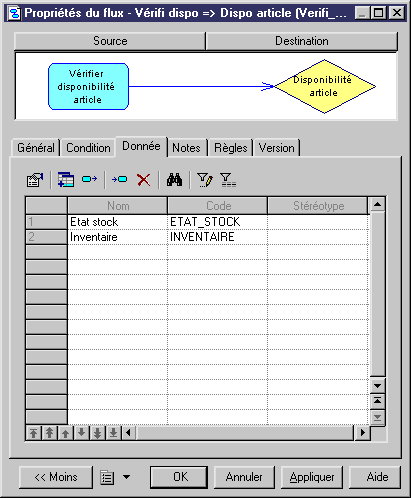

Chaque fois que vous sélectionnez une donnée dans la liste, celle-ci est ajoutée dans la page Données de la feuille de propriétés de flux ou de format de message et n'est plus répertoriée dans la liste des données disponibles.

Steps Pour sélectionner une donnée pour un flux ou pour un format de message :

  1. Double-cliquez sur le symbole d'un flux de processus, d'un flux de ressource ou d'un format de message dans le diagramme pour afficher sa feuille de propriétés.

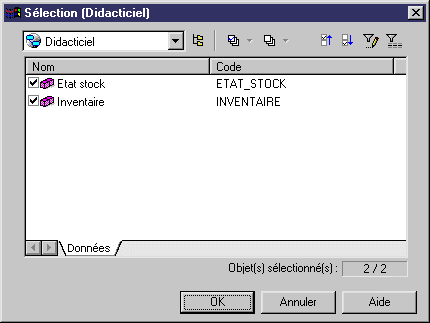

  2. Cliquez sur l'onglet Données, puis cliquez sur l'outil Ajouter une ligne pour afficher une boîte de dialogue de sélection.
  3. Sélectionnez un modèle ou un package dans la liste située dans la partie supérieure de la boîte de dialogue Sélection.
  4. Sélectionnez la ou les données appropriées.
  5. Cliquez sur OK pour fermer la liste de sélection.

    La donnée sélectionnée est ajoutée dans la page Données de la feuille de propriétés du flux de processus, du flux de ressource ou du format de messages et n'est plus répertoriée dans la liste de sélection.
  6. Cliquez sur OK pour fermer la feuille de propriétés.

Note   Affichage de la liste des données transportée par un flux ou par un format de message
Vous pouvez afficher dans le diagramme la liste des données transportées par un flux. Pour ce faire, sélectionnez Outils→Préférences d'affichage→Flux (ou Flux de ressource) et cochez la case Liste des données. La liste des données s'affiche sur le symbole du flux ou du format de message dans le diagramme.
