Importation de fichiers XMI

Chapter 5 Gestion des modèles

Importation de fichiers XMI

Lorsque vous importez un fichier XMI, vous devez choisir un langage objet et le type du diagramme à ouvrir (diagramme de classes ou diagramme de cas d'utilisation). Vous pouvez ensuite sélectionner le fichier .XML à importer.

Le MOO correspondant s'affiche dans la fenêtre de diagramme. Par défaut, tous les symboles sont affichés.

Pour importer des fichiers XMI :

Sélectionnez Fichier→Importer→Fichier XMI.

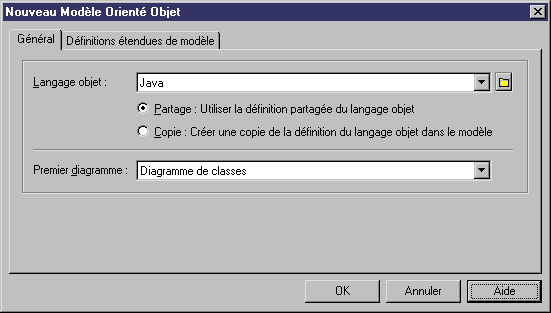

La boîte de dialogue Nouveau modèle orienté-objet s'affiche.

Pour plus d'informations sur la personnalisation d'un langage objet, reportez-vous au chapitre "Génération pour un langage" dans le Guide de l'utilisateur du Modèle Orienté Objet .

Sélectionnez un langage objet dans la liste Langage objet.

Sélectionnez Partage ou copie.

Sélectionnez le type du premier diagramme à ouvrir dans la liste Premier diagramme (diagramme de classes ou diagramme de cas d'utilisation).

Cliquez sur OK.

Une boîte de dialogue standard d'ouverture de fichiers s'affiche.

Sélectionnez un fichier .XML et cliquez sur Ouvrir.

Une boîte de dialogue affiche la progression du profil d'importation.

La fenêtre Liste de résultats affiche la progression de l'importation des objets. Au terme du processus d'importation, le MOO correspondant au fichier XMI importé s'affiche dans la fenêtre de diagramme.
