Chapter 5 Gestion des modèles

Conversion d'un diagramme en package

Lorsqu'un package a tendance à prendre de grandes proportions, il peut être utile de le réorganiser en sous-packages à l'aide de diagrammes.

PowerAMC vous permet de convertir un diagramme en package à l'aide de l'Assistant Conversion d'un diagramme en package depuis le sous-menu Vue→Diagramme. Vous pouvez remplacer le diagramme existant par un nouveau sous-package afin de simplifier le diagramme source. Ce processus de conversion déplace le diagramme et ses objets du package source vers le sous-package. Le diagramme doit contenir des objets pour accéder à la page Sélection des objets à déplacer de l'assistant et procéder à la conversion.

Lorsque vous convertissez un diagramme en package, les symboles des objets du diagramme sont toujours déplacés vers le package ; les objets eux-mêmes sont soit déplacés soit remplacés par un raccourci.

Les objets de liaison que vous déplacez conservent leurs liens dans le package cible et un raccourci est généralement créé dans le package source. En règle générale, il convient de préserver la modélisation conceptuelle.

Les règles de création de raccourci dans PowerAMC s'appliquent également au déplacement d'objets entre packages.

Pour plus d'informations sur la création de raccourcis, reportez-vous au chapitre "Gestion des raccourcis".

PowerAMC vous permet de sélectionner les objets du diagramme que vous souhaitez convertir en package à l'aide de la boîte de dialogue Sélection des objets à déplacer. Seuls les onglets pertinents sont affichés. Par exemple, si vous convertissez en package un diagramme ne contenant que des tables et des références, seul l'onglet Table sera disponible puisque la référence est contenue dans la définition de la table. En outre, lorsque vous désélectionnez deux objets reliés par un lien non orienté, le lien est automatiquement désélectionné (par exemple, deux classes reliées par un lien d'association ou deux entités reliées par un lien de relation). De même, lorsque vous désélectionnez un lien non-orienté, les objets situés aux extrémités sont automatiquement désélectionnés. De plus, les objets qui ne prennent pas en charges les raccourcis ne figurent pas dans la page de sélection car ils sont toujours déplacés avec le diagramme.

Déplacement d'une entité

Lorsqu'une entité contient des informations, les situations suivantes peuvent se présenter au cours du déplacement de cette entité :

Informations	Espace de nom	Résultat du déplacement
Utilisées uniquement par l'entité sélectionnée	Déplacement à l'intérieur du même espace de noms	Les informations sont déplacées avec l'entité
Réutilisées par plusieurs entités	Déplacement à l'intérieur du même espace de noms	Des raccourcis d'informations sont créés pour les informations réutilisées
Utilisées uniquement par une entité ou réutilisées par plusieurs entités	Changement de l'espace de noms	Les informations sont copiées dans l'autre espace de noms

Pour convertir un diagramme en package :

Sélectionnez Vue→Diagramme→Convertir en package.

ou

Pointez sur l'arrière-plan du diagramme, cliquez le bouton droit de la souris, puis sélectionnez Diagramme→Convertir en package dans le menu contextuel qui s'affiche.

ou

Pointez sur le noeud du diagramme dans l'arborescence de l'Explorateur de modèles, cliquez le bouton droit de la souris, puis sélectionnez Diagramme→Convertir en package dans le menu contextuel qui s'affiche.

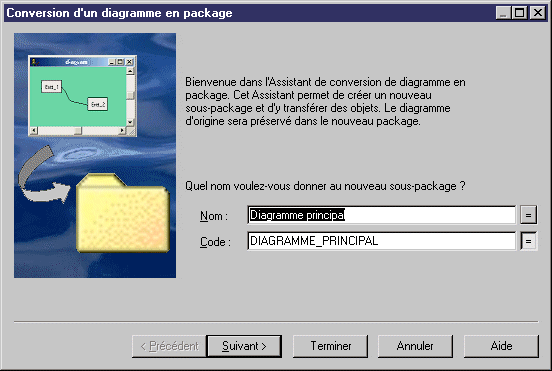

La page Conversion d'un diagramme en package s'affiche. Par défaut, le sous-package prend le nom du diagramme.

Saisissez un nom et un code de package.

Cliquez sur Suivant.

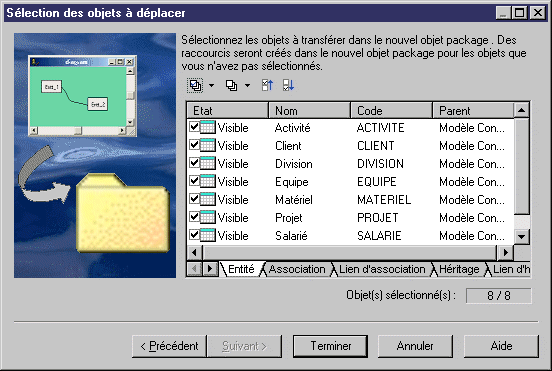

La page Sélection des objets à déplacer s'affiche. Elle répertorie toutes les pages accessibles par des onglets pertinentes. Par défaut, tous les objets sont sélectionnés.

Lorsque vous désélectionnez des objets dans la liste de sélection, les autre sélections d'objets n'en sont pas affectées.

Pour plus d'informations sur l'ajout d'élément dans une liste, reportez-vous à la section "Ajout d'un élément à partir d'une liste de sélection" dans le chapitre "Utilisation de l'interface de PowerAMC".

Cliquez sur Terminer si vous souhaitez que tous les objets sélectionnés figurent dans le sous-package.

ou

Décochez les cases correspondant aux objets que vous ne souhaitez pas voir figurer dans le sous-package et cliquez sur Terminer. Les objets sélectionnés sont déplacés vers le sous-package.
