Chapter 9 Construction d'un diagramme de classes

Conception d'un diagramme de classes

Lors de cette leçon, vous concevez un diagramme de classes en créant des classes et des attributs.

  1. Cliquez sur l'outil Classe dans la palette.
  2. Cliquez une première fois dans le diagramme pour créer une classe.
  3. Cliquez à nouveau dans le diagramme, à droite de la classe que vous venez de créer.

    Les deux symboles de classe sont affichés dans le diagramme.
  4. Cliquez le bouton droit de la souris pour libérer l'outil.
  5. Double-cliquez sur le symbole de la première classe.

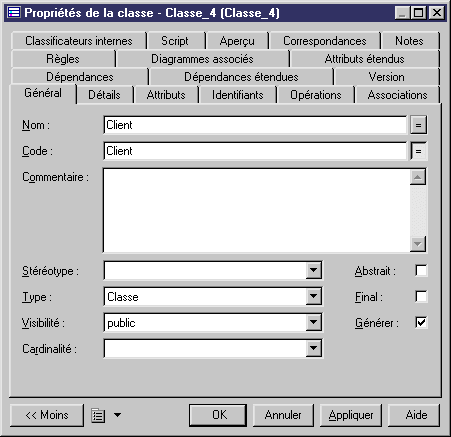

    La feuille de propriétés de la classe s'affiche.
  6. Saisissez Client dans la zone Nom.
  7. Cliquez sur Appliquer.
  8. Cliquez sur l'onglet Attributs pour afficher la page correspondante.
  9. Cliquez sur l'outil Insérer une ligne.
  10. Double-cliquez sur la flèche au début de la ligne.
  11. Cliquez sur Oui pour valider la création de l'objet.

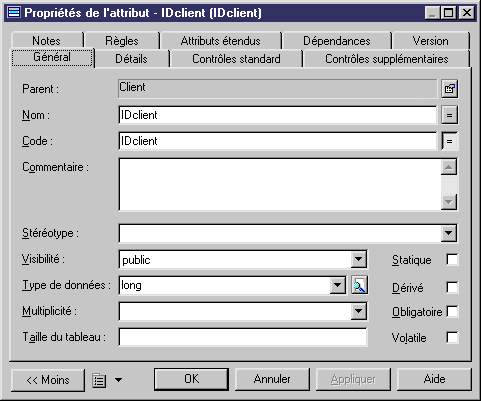

    La feuille de propriétés de l'attribut s'affiche à la page Général.
  12. Saisissez IDclient dans la zone Nom.
  13. Sélectionnez la flèche vers le bas dans la liste déroulante Type de données et sélectionnez 'long' dans la liste.
  14. Cliquez sur l'onglet Détails pour afficher la page correspondante.
  15. Cochez la case Identifiant primaire.

    L'attribut IDclient est un identifiant primaire. Les identifiants primaires sont convertis en clés primaires lors de la génération d'un MOO dans un MPD.

    Pour plus d'informations sur les identifiants primaires, reportez-vous à la section Définition d'un identifiant du chapitre Construction d'un diagramme de classes, dans le manuel Guide de l'utilisateur du Modèle Orienté Objet .
  16. Cliquez sur OK pour revenir à la page Attributs.
  17. Double-cliquez sur les lignes suivantes pour créer les attributs suivants :
    Nom de l'attribut Type de données
    nom java.lang.String
    adresse java.lang.String
  18. Ne cochez pas la case Identifiant primaire pour ces attributs.
  19. Cliquez sur OK dans les boîtes de dialogue successives.

    La classe Client contient maintenant trois attributs.
  20. Répétez les étapes 5 à 16 pour modifier la seconde classe comme suit :
    Nom de la classe Nom de l'attribut Type de données Identifiant primaire
    Commandes IDcommande long Oui
      dateCommande java.util.Date Non
  21. Cliquez sur OK pour fermer la feuille de propriétés de la classe.

    Le diagramme de classes doit maintenant se présenter comme suit :

    Note   Enregistrez votre travail
    Enregistrez régulièrement votre travail au cours des exercices. Pour ce faire, sélectionnez Fichier→Enregistrer dans la barre de menus.
