Chapter 7 Construction d'un diagramme d'états transitions

Création de transitions entre états

Vous allez maintenant tracer les transitions pour lier les éléments du diagramme d'états-transitions et représenter un flux entre eux.

  1. Cliquez sur l'outil Fin dans la palette.
  2. Cliquez sous l'état Edition, puis sous l'état Validation, et enfin à droite de l'état Validation.
  3. Cliquez sur l'outil Transition dans la palette.
  4. Cliquez sur le symbole de début et maintenez le bouton de la souris enfoncé, faites glisser le curseur sur Edition. Relâchez le bouton de la souris.
  5. Répétez les étapes précédentes et tracez les transitions suivantes :
    De Jusqu'à
    Edition Le symbole de fin sous Edition
    Edition Validation
    Validation Le symbole de fin sous Validation
    Validation Le symbole de fin à droite de Validation
  6. Cliquez sur le bouton droit de la souris pour libérer l'outil.

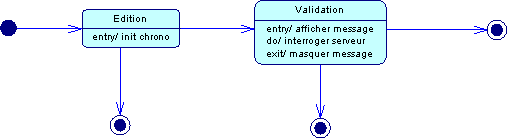

    Le diagramme doit maintenant se présenter comme suit :


    Vous allez maintenant ajouter des éléments sur les transitions pour écrire les conditions en rapport avec la validité ou la non validité de la carte. L'acheminement des transition s'effectue à l'aide de conditions : celles-ci permettent de détailler pourquoi il peut y avoir plusieurs chemins possibles partant des états Edition et Validation.

    Pour plus d'informations sur les transitions, reportez-vous à la section Définition d'une transition dans un diagramme d'états-transitions du chapitre Construction d'un diagramme d'états-transitions, dans le manuel Guide de l'utilisateur du Modèle Orienté Objet .
  7. Double-cliquez sur la transition entre Edition et Validation.

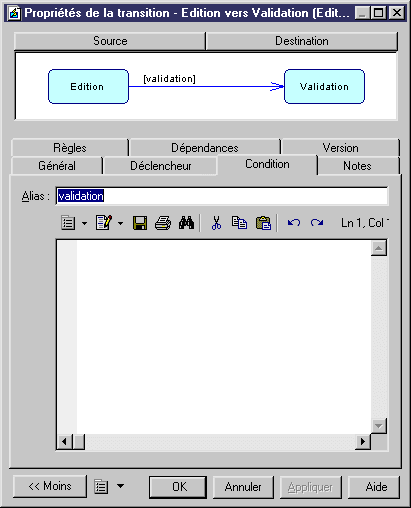

    La feuille de propriétés de la transition s'affiche.
  8. Cliquez sur l'onglet Condition pour afficher la page correspondante.
  9. Saisissez validation dans la zone Alias.
  10. Cliquez sur OK.

    La condition s'affiche entre crochets [].
  11. Répétez les étapes 7 à 10 pour ajouter les conditions suivantes :
    De Jusqu'à Condition
    Edition Le symbole de fin sous Edition dépassement délai
    Validation Le symbole à droite de Validation autorisation serveur
    Validation Le symbole de fin sous Validation refus serveur

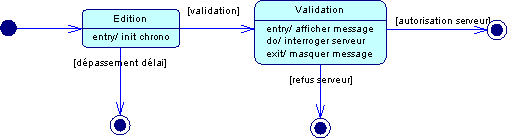

    Votre diagramme final doit se présenter comme suit :

    Note   Enregistrez votre travail
    Enregistrez régulièrement votre travail au cours des exercices. Pour ce faire, sélectionnez Fichier→Enregistrer dans la barre de menus.

Ce que vous avez appris

Lors de cette leçon, vous avez appris à effectuer les opérations suivantes :
