Chapter 6 Construction d'un diagramme de séquence

Création d'objets dans le diagramme de séquence

Les objets que vous allez utiliser sont des objets existants que vous allez glisser-déposer dans le diagramme de séquence, et de nouveaux objets que vous allez créer à l'aide de la palette d'outils.

1. Faites glisser l'acteur Client puis la classe Catalogue de l'Explorateur d'objets dans le diagramme de séquence.

   Les objets doivent être placés comme suit :


   Remarquez que l'objet :Catalogue n'a pas de nom dans ce diagramme, il contient uniquement le nom de la classe ':Catalogue'. Cela signifie que cet objet est une instance d'une classe qui représente une ou toutes les instances de la classe.
2. Créez trois objets supplémentaires à l'aide de l'outil Objet de la palette.

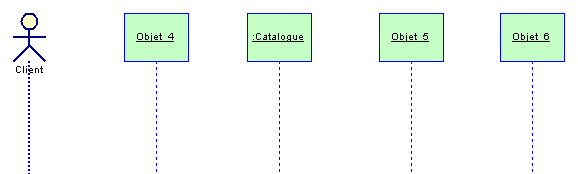

3. Placez les objets comme suit :

4. Cliquez sur le bouton droit de la souris pour libérer l'outil.
5. Double-cliquez sur chacun des objets et indiquez successivement comme nom Chariot, Authentification et Commande dans la zone Nom et cliquez sur OK dans les feuille de propriétés.

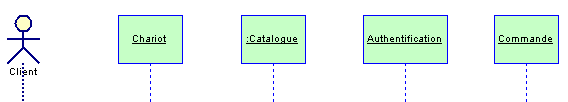

   Votre diagramme doit alors se présenter comme suit :
