Chapter 5 Construction d'un diagramme de collaboration
Utilisation d'un lien entre un objet et une classe
Dans cette leçon, vous allez lier l'objet Requête à la classe Requête qui sera créée à partir du diagramme de collaboration.
- Double-cliquez sur l'objet Requête.

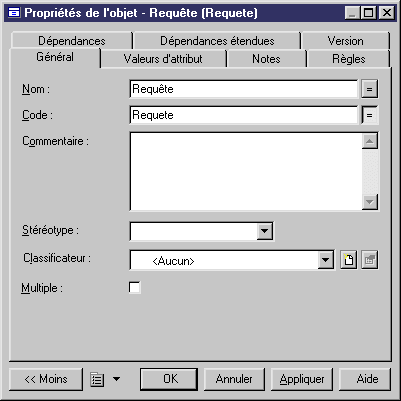

La feuille de propriétés de l'objet s'affiche.
- Cliquez sur l'outil Créer une classe en regard de la liste déroulante Classificateur.
La feuille de propriétés de la nouvelle classe s'affiche.
- Saisissez Requête dans la zone Nom.
- Cliquez sur OK.

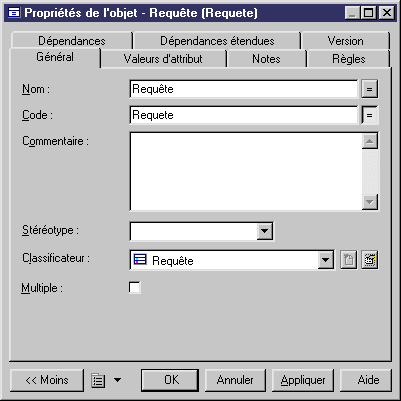

La feuille de propriétés de l'objet affiche le nom de la classe dans la liste déroulante Classificateur.
- Cliquez sur OK.
Vous avez défini un lien d'instanciation entre l'objet et la classe.
Pour plus d'informations sur l'instanciation d'une classe, reportez-vous à la section Liaison d'une classe ou d'une interface à un objet, dans le chapitre Gestion des modèles orientés objet, dans le manuel Guide de l'utilisateur du Modèle Orienté Objet
.
Le symbole de l'objet Requête contient le nom de l'objet suivi du signe deux-points, puis du nom de la classe :
- Développez la catégorie Classes dans l'Explorateur d'objets.
- Double-cliquez sur le noeud de la classe Requête.
La feuille de propriétés de la classe s'affiche.
- Cliquez sur l'onglet Dépendances.

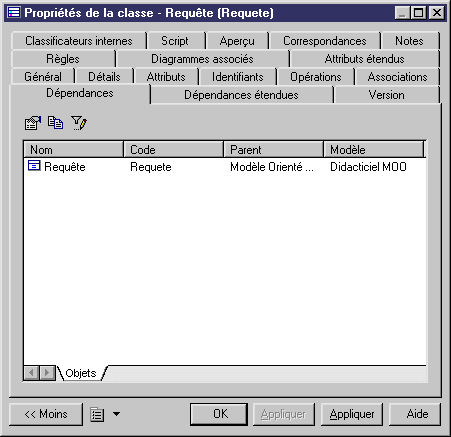

La page Dépendances s'affiche. Elle affiche le nom de l'objet dans l'onglet Objets.
- Cliquez sur OK.
Ce que vous avez appris
Dans cette leçon, vous avez appris à effectuer les opérations suivantes :
- Créer et concevoir un diagramme de collaboration
- Créer des messages entre objets
- Utiliser un lien entre un objet et une classe
|
