Chapter 4 Construction d'un diagramme de cas d'utilisation

Création d'objets dans le diagramme de cas d'utilisation

Dans cette leçon, vous concevez le diagramme de cas d'utilisation représentant un aspect du modèle que vous souhaitez construire. L'activité décrite consiste dans la recherche et l'achat d'un ouvrage dans une librairie en ligne.

  1. Cliquez sur l'outil Cas d'utilisation dans la palette.

    Note   Palette d'outils
    Si la palette d'outils n'est pas visible, sélectionnez Outils→Personnaliser les barres d'outils dans la barre d'outils, cochez la case Palette, puis cliquez sur Fermer.

  2. Cliquez dans le diagramme.

    Un symbole de cas d'utilisation s'affiche là où vous avez cliqué.

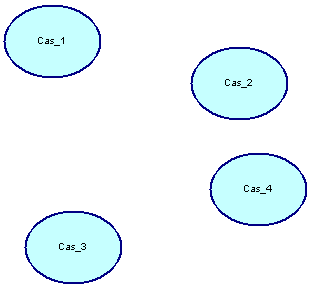

  3. Créez trois cas d'utilisation supplémentaires de façon à ce que le diagramme se présente comme suit :

    Note   Libération d'un outil
    Un outil reste actif jusqu'à ce que vous le libériez. Vous pouvez libérer un outil en sélectionnant un autre outil, ou bien en cliquant le bouton droit de la souris. Lorsque vous cliquez le bouton droit de la souris, l'outil Pointeur est activé par défaut.

  4. Libérez l'outil Cas d'utilisation.
  5. Cliquez sur le symbole Cas_1.

    Le symbole est sélectionné.
  6. Cliquez sur le nom, au centre du symbole.
  7. Saisissez rechercher produit.
  8. Cliquez n'importe où dans le diagramme pour valider la saisie.

    Le nouveau nom du cas d'utilisation s'affiche dans le symbole.

    Note   Edition après la création du symbole
    Vous pouvez modifier le nom de l'objet immédiatement après l'avoir créé si vous avez activé l'option Edition après la création du symbole (Outils→Options générales).

  9. Répétez les étapes 5 et 8 pour chaque cas d'utilisation dans le sens des aiguilles d'une montre, en les renommant respectivement accéder catalogue, consulter ventes, acheter produit.

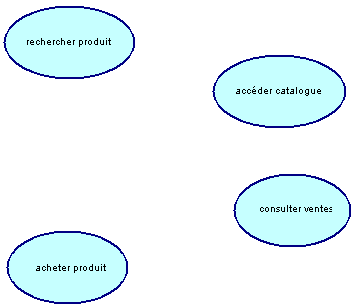

    Le diagramme doit alors se présenter comme suit :

    Note   Enregistrez votre travail
    Enregistrez régulièrement votre travail au cours des exercices. Pour ce faire, sélectionnez Fichier→Enregistrer dans la barre de menus.

  10. Cliquez sur l'outil Acteur dans la palette.
  11. Cliquez dans le diagramme, à gauche du cas d'utilisation rechercher produit.

    Un symbole d'acteur s'affiche là où vous avez cliqué.

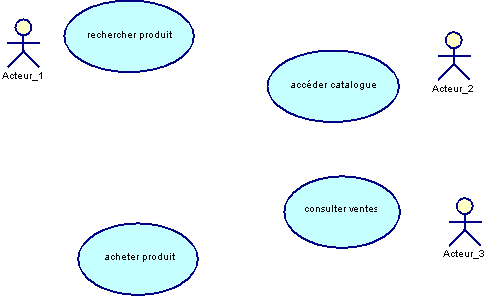

  12. Créez deux acteurs supplémentaires à droite du cas d'utilisation Consulter ventes:
  13. Cliquez le bouton droit de la souris pour libérer l'outil.
  14. Double-cliquez sur le symbole Acteur_1.

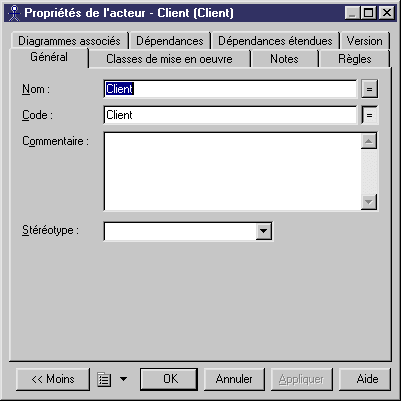

    La feuille de propriétés de l'acteur s'affiche.
  15. Saisissez Client dans la zone Nom.
  16. Cliquez sur OK.

    Le nom de l'acteur s'affiche dans le symbole de l'acteur dans le diagramme.
  17. Répétez les étapes 14 à 16 pour obtenir le résultat suivant :
    Acteur Nom
    Acteur_2 Resp magasin
    Acteur_3 Commercial

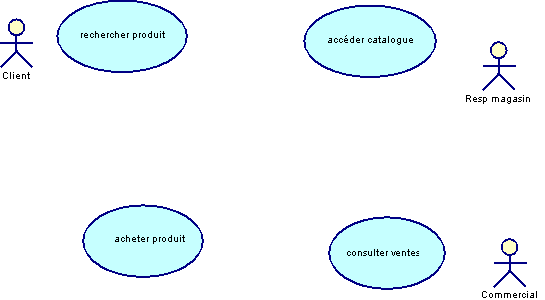

    Le diagramme doit alors se présenter comme suit :
