Chapter 3 Par où commencer ?


Création d'un nouveau MOO

Vous allez créer un MOO et y définir des propriétés de modèle.

  1. Sélectionnez FichierNouveau dans la barre de menus.

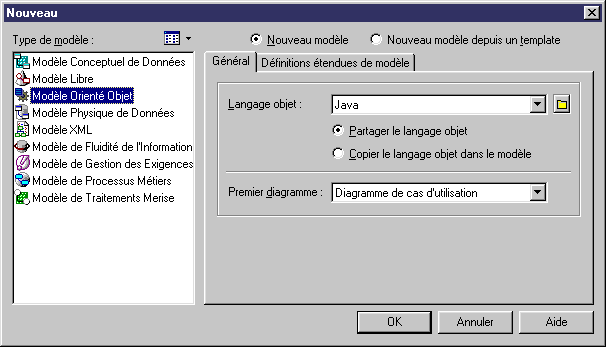

    La boîte de dialogue Nouveau s'affiche. Elle contient la liste des types de modèle que vous pouvez créer dans PowerAMC.
  2. Sélectionnez Modèle Orienté Objet dans la liste Type de modèle.
  3. Sélectionnez le bouton radio Nouveau modèle dans la partie supérieure droite de la boîte de dialogue.
  4. Sélectionnez Java dans la liste déroulante Langage objet.
  5. Sélectionnez le bouton radio Partage.

    Chaque modèle doit être doté d'un langage objet. Vous allez utiliser un fichier partagé contenant la définition de langage objet liée à votre modèle.

    Pour plus d'informations sur la définition de propriétés relatives au langage objet d'un MOO, reportez-vous à la section Modification d'un fichier de ressources, dans le chapitre L'Editeur de ressources du Guide des fonctionnalités générales de PowerAMC .
  6. Sélectionnez Diagramme de cas d'utilisation dans la liste déroulante Premier diagramme.
  7. Cliquez sur OK.

    Un noeud s'affiche pour le nouveau modèle dans l'arborescence de l'Explorateur d'objets et une fenêtre de diagramme apparaît.
