Chapter 3 Construction d'un modèle XML
Un diagramme XML est une représentation graphique d'un modèle XML.
L'illustration suivante représente le diagramme du modèle CurriculumVitae :
Les principaux objets d'un modèle XML sont représentés par des symboles dans son diagramme.
Objets dans un diagramme
Certains objets peuvent ne pas s'afficher dans le diagramme car ils sont dépourvus de symbole ou parce que leur symbole a été supprimé ou masqué.
Vérifiez systématiquement l'existence des objets dans l'Explorateur d'objets.
Si un modèle XML est trop large ou trop complexe, vous pouvez créer plusieurs diagrammes pour avoir des vues partielles du modèle et mettre en exergue certains objets.

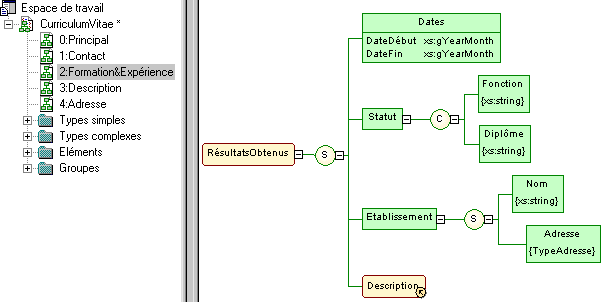

L'illustration suivante montre le diagramme Formation&Expérience du modèle CurriculumVitae :
Le diagramme d'origine du modèle XML CurriculumVitae étant trop grand (voir la première illustration), il a été scindé en cinq diagrammes (Principal, Contact, Formation&Expérience, Description et Adresse) correspondant aux cinq principaux objets du modèle.
