Chapter 3 Construction d'un modèle XML

Création d'une restriction sur un type simple

Vous dérivez un type simple par restriction lorsque vous souhaitez limiter les valeurs de son type de base.

Steps Pour créer une restriction sur un type simple :

  1. Double-cliquez sur le nom ou sur l'icône d'un type simple dans l'arborescence de l'Explorateur d'objets.

    ou

    Double-cliquez sur le symbole d'un type simple dans le diagramme.

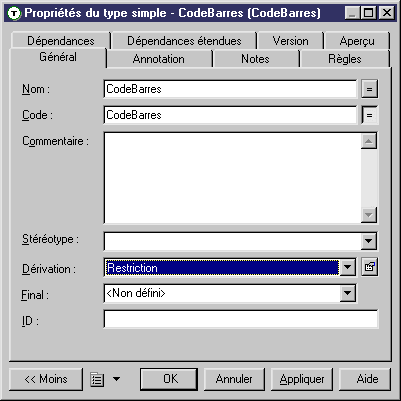

    La feuille de propriétés du type simple s'affiche.
  2. Sélectionnez Restriction dans la liste déroulante de la zone Dérivation.
  3. Cliquez sur Appliquer.
  4. Cliquez sur l'outil Propriétés en regard de la zone Dérivation.

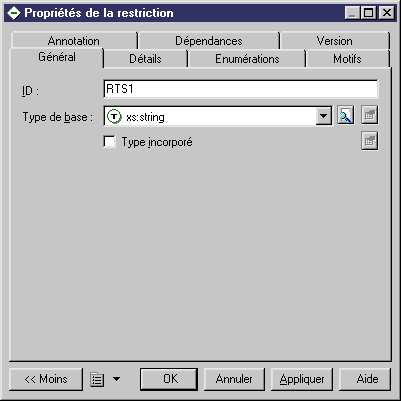

    La feuille de propriétés de la restriction s'affiche.
  5. Saisissez un ID et un type de base pour la restriction de type simple.


    Si vous sélectionnez Type incorporé, le type de base disparaît et un type simple est créé dans le schéma au sein du type simple courant. Cliquez sur Appliquer, puis sur l'outil Propriétés en regard de la zone Type incorporé, afin de définir une dérivation et un type de base pour le type simple incorporé.

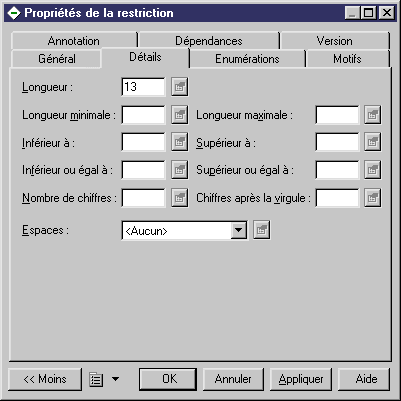

  6. Cliquez sur l'onglet Détails pour afficher la page correspondante.
  7. Saisissez une valeur dans une zone de facette.
  8. Cliquez sur Appliquer.
  9. Cliquez sur l'outil Propriétés en regard de la zone de facette.

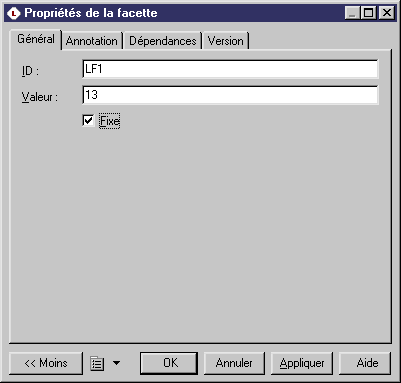

    La feuille de propriétés de la facette s'affiche.
  10. Saisissez un ID et cochez la case Fixe le cas échéant.
  11. Cliquez sur OK.

Note   Facettes d'énumération et de motif
Dans le cas des facettes d'énumération et de motif, cliquez sur l'onglet correspondant dans la feuille de propriétés de restriction, puis double-cliquez sur la flèche au début de la ligne d'une valeur d'énumération ou de motif pour afficher sa feuille de propriétés.
