Chapter 14 Analyse d'impact

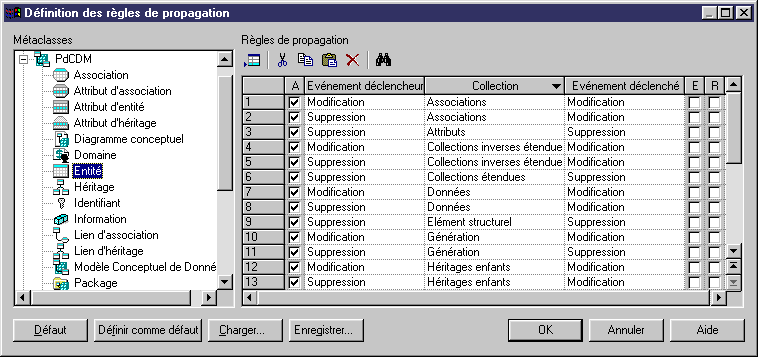

Une règle de propagation spécifie la façon dont la modification d'un objet initial est automatiquement propagée à tous les objets dépendants. La boîte de dialogue Définition des règles de propagation permet de personnaliser les règles de propagation par défaut et de définir de nouvelles règles de propagation.
Cette boîte de dialogue est divisée en deux volets.
Vous pouvez voir la liste des bibliothèques PowerAMC. Chacune contenant une liste de métaclasses.
PdCommon contient toutes les métaclasses partagées par tous les modules, telles que Règle de gestion ou Fichier.
PdBPM contient les métaclasses du Modèle de Processus Métiers (MPM). PdCDM contient les métaclasses du Modèle Conceptuel de Données (MCD). PdILM contient les métaclasses du Modèle de Fluidité de l'Information (MFI). PdFRM contient les métaclasses du Modèle libre. PdOOM contient les métaclasses du Modèle Orienté Objet (MOO). PdPDM contient les métaclasses du Modèle Physique de Données (MPD). PdRQM contient les métaclasses du Modèle de Gestion des Exigences (MGX). PdXSM contient les métaclasses du Modèle XML (MSX).
Vous devez développer une bibliothèque et sélectionner une métaclasse afin de pouvoir afficher les règles de propagation correspondantes.
Pour plus d'informations sur les bibliothèques et métaclasses PowerAMC, reportez-vous au chapitre "Métamodèle public PowerAMC" dans le manuel Documentation utilisateur avancée .
Vous pouvez voir la liste des règles de propagation pour une métaclasse sélectionnée. Vous pouvez définir les options suivantes dans cette liste :
| Option | Description |
|---|---|
| A (Activer la règle) | Permet d'activer une règle de propagation pour une collection spécifique de la métaclasse courante. Permet également de désactiver une règle de propagation sans avoir à la supprimer |
| Evénement déclencheur | Evénement qui se produit sur la métaclasse sélectionnée et qui déclenche la règle de propagation |
| Collection | Nom de la collection de métaclasse pour laquelle vous définissez une règle de propagation |
| Evénement déclenché | Type d'événement propagé aux objets de la collection |
| E (Remplacer le lien par l'extrémité) | Masque le lien dans l'arborescence de propagation afin de simplifier l'affichage et visualiser uniquement l'extrémité du lien |
| R (Récursif) | Propage un événement de façon récursive vers les objets dépendant de la métaclasse courante |
Pour chaque collection d'une métaclasse sélectionnée, la colonne Evénement déclencheur répertorie les différents éléments qui peuvent se produire dans la métaclasse et la colonne Evénement déclenché indique l'impact d'un tel événement sur l'objet associé.
L'exemple suivant montre comment lire la liste des règles de propagation :
Entité est la métaclasse sélectionnée dans la liste des métaclasses de MCD. Pour comprendre la première règle de propagation, lisez comme suit : si une entité a changé, les associations liées à cette entité sont également changées. La seconde règle de propagation se lit comme suit : si une entité est supprimée, les associations liées à cette entité sont modifiées.
