Chapter 8 Utilisation des types de données abstraits

Accès aux propriétés d'une classe Java

Vous allez définir un lien entre la classe Java STORE contenue dans le MPD et la classe Java STORE contenue dans le MOO. Vous allez ensuite accéder à la feuille de propriétés de la classe Java dans le MOO pour afficher ses propriétés.

1. Sélectionnez Modèle→Types de données abstraits dans la barre de menus.

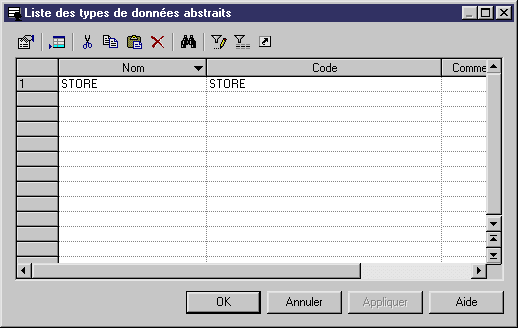

   La boîte de dialogue Liste des types de données abstraits s'affiche. Elle fait apparaître la classe Java STORE que vous avez spécifiée dans une leçon précédente.

2. Cliquez sur la ligne STORE.

   Une flèche s'affiche au début de la ligne.
3. Cliquez sur l'outil Propriétés.


   ou

   Double-cliquez sur la flèche au début de la ligne.

   La feuille de propriétés du type de données abstrait STORE s'affiche.
4. Cliquez sur le bouton Points de suspension en regard de la zone Classe.

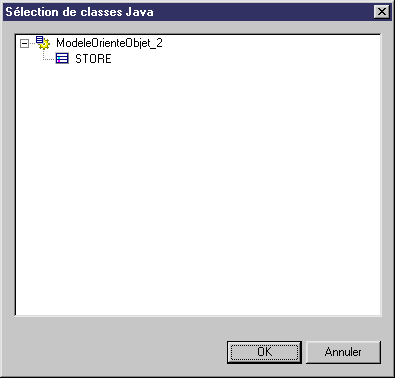

   La boîte de dialogue Sélection de classes Java s'affiche. Elle affiche une arborescence de classes Java disponibles dans le MOO. La classe Java que vous sélectionnez sera liée à celle spécifiée dans le MPD.

5. Cliquez sur le noeud STORE.
6. Cliquez sur OK.

   Vous revenez à la feuille de propriétés de type de données abstrait. STORE s'affiche maintenant dans la zone Classe. Ceci montre que la classe Java STORE du MPD est liée à la classe Java STORE contenue dans le MOO.
7. Cliquez sur l'outil Propriétés en regard de la zone Classe.

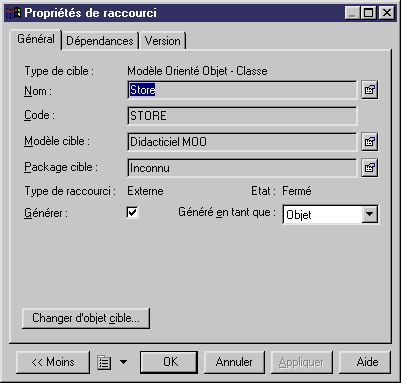

   Une feuille de propriétés de raccourci s'affiche. Elle indique que l'objet cible (objet référencé) est la classe STORE, et que le modèle cible (modèle référencé) est le MOO.
8. Cliquez sur le bouton Propriétés d'objet externe situé en regard de la zone Nom.

9. Cliquez sur OK dans les feuilles de propriétés de raccourci et de type de données abstraits, ainsi que dans la boîte de dialogue Liste des types de données abstraits.

   Vous revenez au diagramme du modèle de didacticiel.

Ce que vous avez appris

Dans cette section, vous avez appris à effectuer les opérations suivantes :

• Spécifier un type de données abstrait comme classe Java
• Ouvrir un Modèle Orienté Objet (MOO) PowerAMC.
• Lier une classe Java spécifiée dans le MPD à une classe Java contenue dans un MOO et afficher sa feuille de propriétés.
