Chapter 3 Par où commencer ?

Réorganisation des symboles dans la fenêtre de diagramme

Vous pouvez modifier la disposition des symboles affichés dans le diagramme. Pour ce faire, sélectionnez un symbole et faites-le glisser jusqu'à un nouvel emplacement. Lorsque vous avez créé un nouveau modèle par reverse engineering, il est souvent nécessaire d'en réorganiser les symboles afin de le rendre plus lisible.

Vous allez réorganiser les symboles de table dans le diagramme.

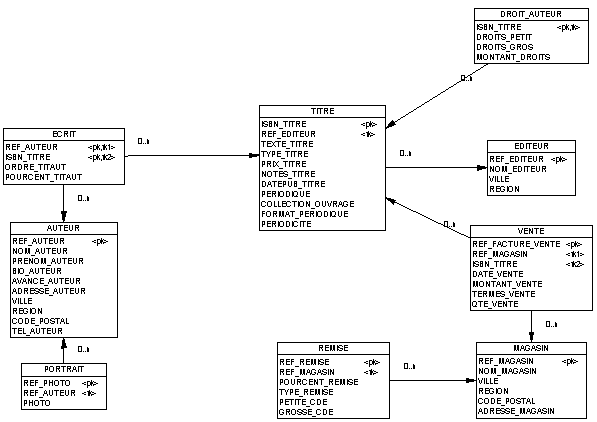

Modifiez la disposition des symboles de table dans le diagramme en les faisant glisser un par un à un nouvel emplacement de façon à obtenir le résultat suivant :

Alignement de plusieurs symboles
Vous pouvez aligner plusieurs symboles simultanément. Pour ce faire, appuyez sur la touche MAJ et sélectionnez ces symboles, puis sélectionnez Symbole→Aligner dans la barre de menus, puis sélectionnez l'option d'alignement appropriée dans le menu.
