Chapter 12 Utilisation des services Web

Reverse engineering de services Web en utilisant une source de données ODBC

Pour procéder au reverse engineering de services Web (dans un MPD existant) en utilisant une source de données ODBC :

1. Dans la barre de menus, sélectionnez SGBD→Reverse engineering.

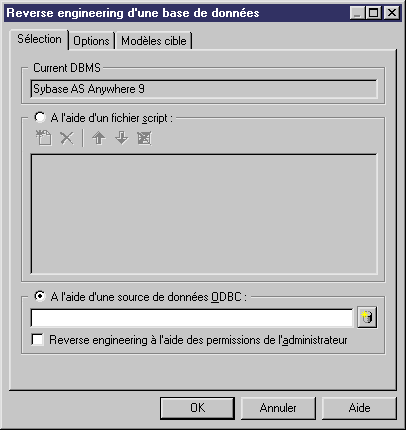

   La boîte de dialogue Reverse engineering d'une base de données s'affiche.
2. Dans l'onglet Sélection, sélectionnez l'option A l'aide d'une source de données ODBC.



      Source de données ODBC
   Une source de données ODBC (déjà utilisée) peut être prédéfinie, ou bien vous pouvez être amené à saisir le nom d'une source de données ODBC. Dans ces deux cas, lorsque vous cliquez sur OK, une boîte de dialogue de connexion de base de données s'affiche si vous devez spécifier des paramètres de connexion supplémentaires. Cliquez sur Connecter et la boîte de dialogue Reverse engineering ODBC s'affiche. (Passez à l'étape 8)

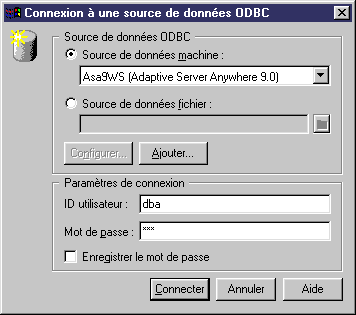

3. Cliquez sur l'outil Connexion à une source de données ODBC pour afficher la boîte de dialogue Connexion à une source de données ODBC.
4. Sélectionnez l'option Source de données machine, puis sélectionnez une source de données dans la liste.

   ou

   Sélectionnez l'option Source de données fichier, puis cliquez sur le bouton Sélectionnez un fichier DSN pour sélectionnez le répertoire contenant le fichier .DSN approprié.
5. Saisissez votre ID utilisateur et votre mot de passe.

6. Cliquez sur Connecter.

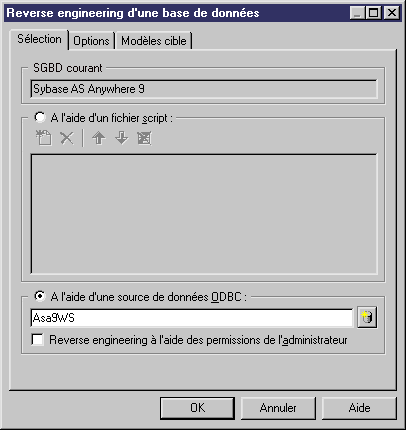

   La source de données ODBC sélectionnée s'affiche dans la boîte de dialogue Reverse engineering d'une base de données.

7. <facultatif> Cochez la case Reverse engineering à l'aide des permissions de l'administrateur, si vous souhaitez sélectionner les tables réservées à l'administrateur de base de données.
8. Cliquez sur OK.

   La boîte de dialogue Reverse engineering ODBC s'affiche avec les objets utilisateur. Seuls les tables et les triggers sont sélectionnés par défaut.

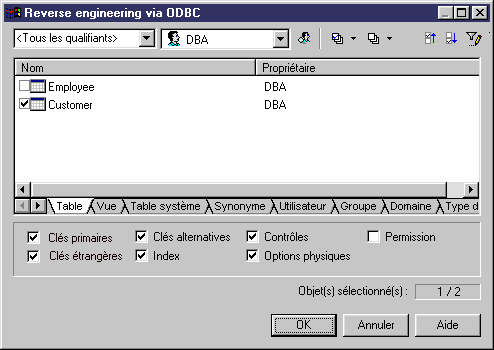

9. Cliquez sur l'onglet Table et sélectionnez les tables sur lesquelles vous souhaitez faire porter le reverse engineering avec les services Web.


   Dans la partie inférieure de la boîte de dialogue, cochez ou décochez les cases d'options spécifiques aux tables.

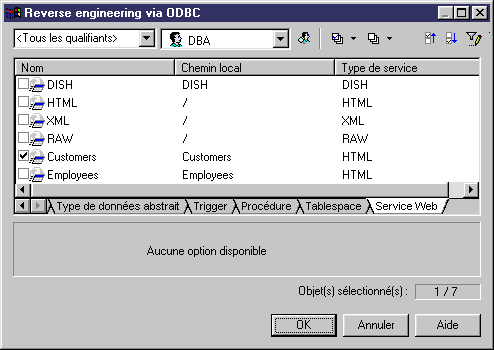

10. Cliquez sur l'onglet Service Web, puis sélectionnez les services Web sur lesquels vous souhaitez faire porter le reverse engineering.

11. Cliquez sur OK.

    Un message de la fenêtre Résultats indique que la base de données a correctement subi le reverse engineering et la fenêtre Fusion de modèles s'affiche.

    Les services Web récupérés par reverse engineering apparaissent avec leur case cochée dans l'arborescence du MPD existant (volet droit).

    Pour plus d'informations sur la fusion et la comparaison de deux modèles, reportez-vous au chapitre "Comparaison et fusion des modèles" dans le manuel Guide des fonctionnalités générales de PowerAMC .
12. Cliquez sur OK.

    Les tables et services Web récupérés par reverse engineering apparaissent dans le MPD existant.
