Chapter 3 Construction de diagrammes physiques

Création d'un domaine dans un MPD

Vous pouvez créer un domaine à partir de la boîte de dialogue Liste des domaines.

Note   Affichage de la liste des domaines
Vous pouvez afficher la liste des domaines à partir du diagramme courant, en sélectionnant Modèle→Domaines. Vous pouvez également l'afficher depuis l'Explorateur d'objets ; pour ce faire, pointez sur le noeud du modèle approprié, cliquez le bouton droit de la souris, puis sélectionnez Nouveau→Domaine dans le menu contextuel.

Steps Pour créer un domaine dans un MPD :

  1. Sélectionnez Modèle→Domaines pour afficher la liste des domaines disponibles.
  2. Cliquez sur une ligne vide dans la liste.

    ou

    Cliquez sur l'outil Ajouter une ligne.

    Une flèche apparaît au début de la ligne.
  3. Saisissez un nom et un code de domaine.
  4. Cliquez sur Appliquer pour valider la création du nouveau domaine.
  5. Cliquez sur la ligne du nouveau domaine pour afficher une flèche au début de la ligne.
  6. Double-cliquez sur la flèche située au début de la ligne.

    ou

    Cliquez sur l'outil Propriétés.

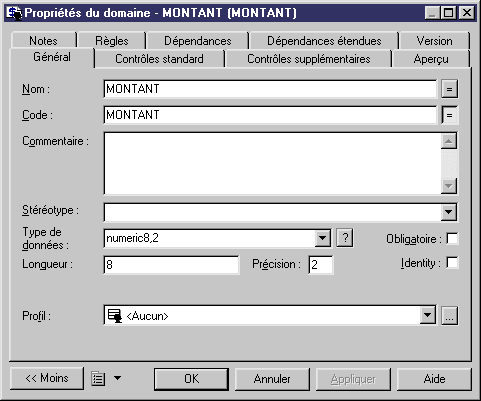

    La feuille de propriétés du nouveau domaine s'affiche.
  7. Sélectionnez un type de données.

    Spécifiez la longueur et la précision.

    Cochez ou décochez les cases Obligatoire, Identity et With Default.

    Pour plus d'informations sur les types de données et la sélection d'un type de données pour un domaine, reportez-vous aux sections Définition du type de donnée, de la longueur et de la précision et Sélection d'un type de données pour un domaine dans un MPD.
  8. Cliquez sur OK

    Vous revenez à la boîte de dialogue Liste des domaines.
  9. Cliquez sur OK.
