Chapter 3 Construction de diagrammes physiques

Création d'une référence de vue

Vous pouvez créer une référence de vue entre deux vues ou entre une table et une vue. Une référence de vue ne peut pas lier deux tables.

Pour créer une référence de vue :

1. Cliquez sur l'outil Référence dans la palette d'outils.


      Même outil pour la référence et la référence de vue
   Vous pouvez utiliser le même outil pour créer une référence ou une référence de vue. C'est la nature des objets source et destination du lien qui détermine alors le type de référence créé.


2. Pointez sur le symbole de la table ou vue enfant, maintenez le bouton gauche de la souris enfoncé et faites glisser le curseur sur le symbole de la table ou vue parent, puis relâchez le bouton de la souris.

   Le lien apparaît entre les deux objets.


      Déplacement du lien de référence vers une autre table ou vue
   Vous pouvez changer la table ou vue constituant l'origine ou la destination d'une référence. Pour ce faire, cliquez sur la référence, maintenez la touche ctrl enfoncée et faites glisser l'extrémité appropriée de la référence sur une autre table ou vue.


3. Sélectionnez l'outil Pointeur.

   ou

   Cliquez le bouton droit de la souris.

   Vous libérez l'outil Référence.

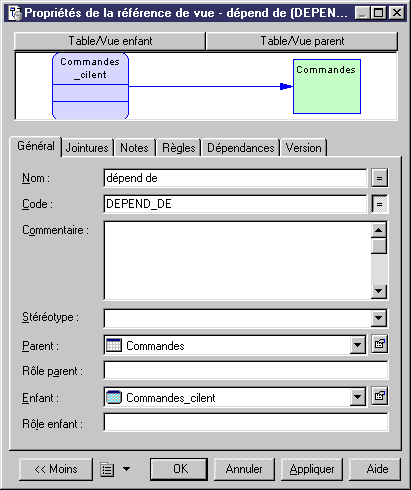

4. Double-cliquez sur le nouveau lien dans le diagramme pour afficher la feuille de propriétés de la référence de vue.
5. Saisissez un nom et un code pour la référence de vue.


   Vous pouvez afficher la feuille de propriétés des objets parent et enfant en cliquant sur les boutons Enfant et Parent situés dans la partie supérieure de la feuille de propriétés de la référence de vue.
6. Cliquez sur OK.
