Définitions étendues de modèle de MPD

Chapter 2 Notions de base relatives au Modèle Physique de Données

Définitions étendues de modèle de MPD

Les définitions étendues de modèle (fichiers .XEM) permettent de personnaliser et d'étendre les métaclasses, les paramètres et la génération PowerAMC. Les définitions étendues de modèle ont typées, comme les modèles dans PowerAMC. Vous pouvez créer une définition étendue de modèle pour un type de modèle particulier et vous ne pouvez partager un fichier XEM entre des modèles hétérogènes.

Une définition étendue de modèle peut contenir :

Les attributs étendus relatifs aux objets du modèle. Ces attributs permettent d'enrichir la définition des objets
Les stéréotypes qui sont créés pour définir des dépendances étendues établies entre les objets de modèle

Pour plus d'informations sur les dépendances étendues, reportez-vous à la section "Dépendances étendues de MPD".
Les cibles et commandes de génération, qui viennent enrichir les options de génération d'un modèle objet, ou qui permettent d'effectuer une génération étendue

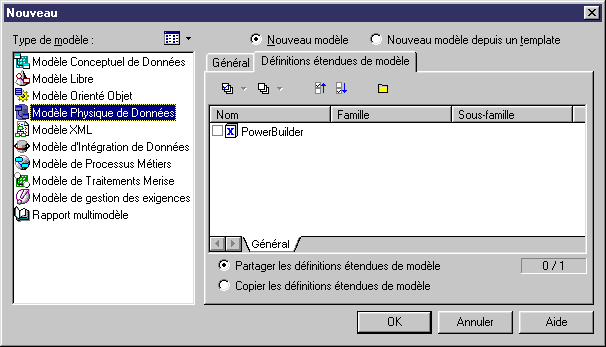

Lorsque vous créez un nouveau MPD, ou que vous effectuez un reverse engineering vers un nouveau MPD, vous avez la possibilité de sélectionner une ou plusieurs définitions étendues de modèle et les attacher au modèle à partir de la boîte de dialogue Nouveau modèle physique de données.

Vous pouvez utiliser l'une des options suivantes :

Option	Définition
Partager les définitions étendues de modèle	La définition étendue de modèle courante fait référence aux définitions étendues de modèle stockées dans le répertoire Fichiers de ressources\Définitions étendues de modèle. Toute modification apportée à la définition étendue de modèle est automatiquement partagée avec tous les fichiers XEM attachés
Copier les définitions étendues de modèle	La définition étendue de modèle courante est une copie unique d'une définition étendue de modèle stockée dans le répertoire Fichiers de ressources\Définitions étendues de modèle. La définition courante est indépendante de la définition d'origine. Les éventuelles modifications apportées à la définition d'origine après la copie ne sont pas répercutées dans le fichier XEM copié. Cette définition étendue de modèle est enregistrée avec le MPD et ne peut pas être utilisée sans ce dernier

Option

Définition

Partager les définitions étendues de modèle

La définition étendue de modèle courante fait référence aux définitions étendues de modèle stockées dans le répertoire Fichiers de ressources\Définitions étendues de modèle. Toute modification apportée à la définition étendue de modèle est automatiquement partagée avec tous les fichiers XEM attachés

Copier les définitions étendues de modèle

La définition étendue de modèle courante est une copie unique d'une définition étendue de modèle stockée dans le répertoire Fichiers de ressources\Définitions étendues de modèle. La définition courante est indépendante de la définition d'origine. Les éventuelles modifications apportées à la définition d'origine après la copie ne sont pas répercutées dans le fichier XEM copié. Cette définition étendue de modèle est enregistrée avec le MPD et ne peut pas être utilisée sans ce dernier

Pour plus d'informations sur les définitions étendues de modèle, reportez-vous au chapitre Guide de référence des définitions étendues de modèle, dans la Documentation utilisateur avancée.
