Chapter 3 Construction de diagrammes structurels
Création d'un identifiant
Vous pouvez créer un identifiant de l'une des façons suivantes :
- Affichez l'onglet Identifiants dans la feuille de propriétés d'une classe ou d'une interface, puis cliquez sur l'outil Ajouter une ligne
- Cochez la case Identifiant primaire lors que vous créez un attribut
Pour obtenir des informations plus générales sur la création d'objets, reportez-vous au chapitre "Premiers pas avec PowerAMC" dans le Guide des fonctionnalités générales
.
Pour créer un identifiant primaire lors de la création des attributs de classe :
- Double-cliquez sur le symbole d'une classe dans le diagramme pour afficher sa feuille de propriétés, puis cliquez sur l'onglet Attributs.

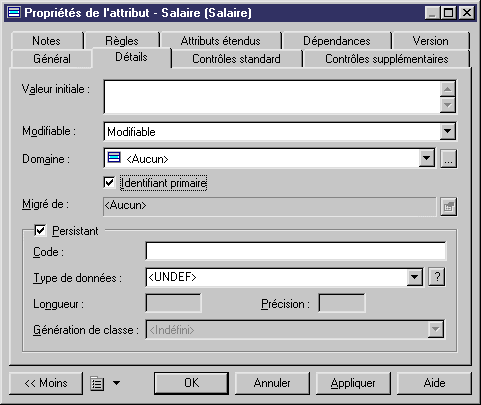

- Double-cliquez sur un attribut dans la liste pour afficher la feuille de propriétés correspondante, puis cliquez sur l'onglet Détails.
- Cochez la case Identifiant primaire, puis cliquez sur OK pour revenir à l'onglet Attributs de la feuille de propriétés de la classe.
- Cliquez sur l'onglet Identifiants pour afficher le nouvel identifiant dans la liste.
- Cliquez sur OK.
Pour définir un identifiant primaire à partir de la liste des identifiants :
- Sélectionnez Modèle→Identifiants pour afficher la liste des identifiants.
- Double-cliquez sur un identifiant dans la liste pour afficher sa feuille de propriétés.
- Cochez la case Identifiant primaire.
- Cliquez sur OK dans les boîtes de dialogue successives.
