Chapter 3 Construction de diagrammes structurels

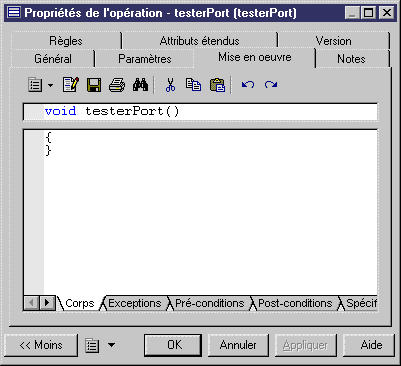

Onglet Mise en oeuvre de la feuille de propriétés d'une opération

L'onglet Mise en oeuvre permet de modifier le code d'une opération. Cet onglet contient les propriétés suivantes, accessibles via des sous-onglets situés en bas de la feuille de propriétés :

Elément Description
Corps Code de la mise en oeuvre
Exceptions Signal émis en réponse à une erreur de comportement lors de l'exécution du système
Pré-condition Contrainte qui doit être vérifiée lorsqu'une opération est appelée
Post-condition Contrainte qui doit être vérifiée à la fin d'une opération
Spécification Similaire à un pseudo code, il s'agit de la description d'une séquence normale d'actions

Vous pouvez utiliser l'outil suivant présent sur la barre d'outils de la page Mise en oeuvre lorsque l'onglet Exceptions est actif :

Outil Description

Outil Ajouter une exception. Affiche une fenêtre qui permet de sélectionner un classificateur d'exception à ajouter. Ce dernier est ensuite ajouté à l'emplacement du curseur

Steps Pour modifier le code d'une opération à réaliser :

  1. Double-cliquez sur une opération à réaliser dans la liste des opérations d'une classe qui réalise une interface afin d'afficher la feuille de propriétés de cette opération.
  2. Cliquez sur l'onglet Mise en oeuvre.
  3. Cliquez sur un sous-onglet placé en bas de la fenêtre de modification, puis saisissez ou modifiez le code.
  4. Cliquez sur OK dans les boîtes de dialogue successives.
